降雪型ヒーティング制御盤

降雪型ヒーティング制御盤

制御機器を組み込んだ規格品電子リレー(SSC)使用の無音設計

[受注生産品]

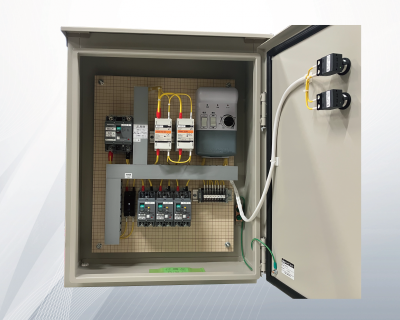

降雪型ヒーティング制御盤

用途
  • ロードヒーティング、ルーフヒーティングの制御など


特長【標準装備】
  • 降雪センサー(HBC-S4)
  • 遠方操作スイッチ出力用端子台・センサー用端子台
  • MCCB・分岐ELB・SSC・電源表示灯・通電表示灯
  • 制御器表示用電源ヒューズ・切替スイッチ
    ※屋内用(スチール製ボックス)は熱対策用を使用
    ※扉換気口無しも選べます

仕様
定格電圧 単相200V
自動動作条件 設定温度以下で降雪時及びその後一定時間動作
開閉器 SSC
表示 電源供給時:白色点灯
通電時:赤色点灯
切替
スイッチ
手動・自動・入・切



【プラスチック製】ABSホワイトグレー色 5YR8.5/0.5

ブレーカーサイズ 回路数 屋内用 屋外用
品番 品番
20A 1 CB-201PU CB-201PS
2 CB-202PU CB-202PS
3 CB-203PU CB-203PS
30A 1 CB-301PU CB-301PS
2 CB-302PU CB-302PS
3 CB-303PU CB-303PS
40A 1 CB-401PU CB-401PS
2 CB-402PU CB-402PS
3 CB-403PU CB-403PS
50A 2 CB-502PU CB-502PS
 3 CB-503PU CB-503PS
 4 CB-504PU CB-504PS
60A 3 CB-603PU CB-603PS
4 CB-604PU CB-6034PS
5 CB-605PU CB-6045PS
75A 3 CB-753PU CB-752PS
4 CB-754PU CB-754PS
5 CB-755PU CB-755PS
[税込価格]


【鋼板製】SPCベージュ色 5Y7/1
ブレーカーサイズ 回路数 屋内用 屋外用
品番 品番
20A 1 CB-201SU CB-201SS
2 CB-202SU CB-202SS
3 CB-203SU CB-203SS
30A 1 CB-301SU CB-301SS
2 CB-302SU CB-302SS
3 CB-303SU CB-303SS
40A 1 CB-401SU CB-401SS
2 CB-402SU CB-402SS
3 CB-403SU CB-403SS
50A 3 CB-503SU CB-503SS
4 CB-504SU CB-504SS
60A 3 CB-603SU CB-603SS
4 CB-604SU CB-604SS
5 CB-605SU CB-605SS
75A 3 CB-753SU CB-753SS
4 CB-754SU CB-754SS
5 CB-755SU CB-755SS
100A 4 CB-1004SU CB-1004SS
5 CB-1005SU CB-1005SS
6 CB-1006SU CB-1006SS
[税込価格]

注意
  • 各回路の分岐ブレーカーは特に指示のないときは20A(ELB)を標準仕様とします。
    負荷容量により30Aへの変更も可能です。
    (3.0kW以下→20A、3.0kW~4.5kW以下→30A、4.5kW~6.0kW以下→40A)
    ご注文の際には必ず各回路ごとのブレーカーサイズの指定及びその設置順番又は各回路ごとの負荷容量を記載してください。

オプション

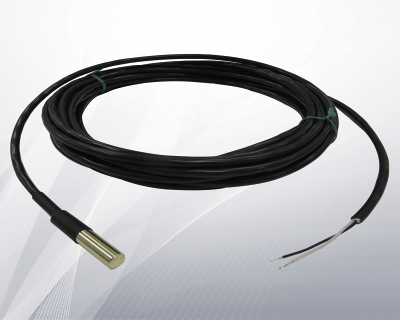

アーム水滴型専用地温センサー
品名 アーム水滴型専用地温センサー
型番 HBC-T1/HBC-T2
 AC100V/200V兼用
価格
(税込)
リード10m
HBC-T1
リード20m
HBC-T2
29,040円 40,700円

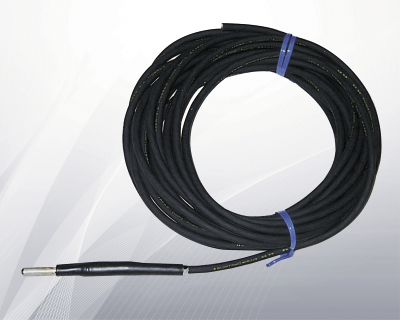

 赤外線型専用地温センサー
品名 赤外線型専用地温センサー
型番 SS-3001-TH-1
価格
(税込)
リード10m
18,700円
 遠方操作スイッチ
品名 遠方操作スイッチ
型番 TRS-3E
価格(税込) 16,500円
 仕様書 仕様書
品名 24時間タイマー
24時間タイマーによる節電機能を別途製作可能です。ご相談ください
