排水路ヒーター【サーモスタット　通電・電源ランプ付　標準装備】サービス／製品一覧

排水路ヒーター   電気用品安全法適合品

発熱量を増減する自己温度制御型で省エネになります

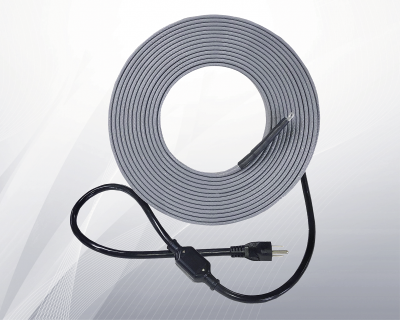

排水路ヒーター





価格表

ランニングコスト

取扱説明書
用途

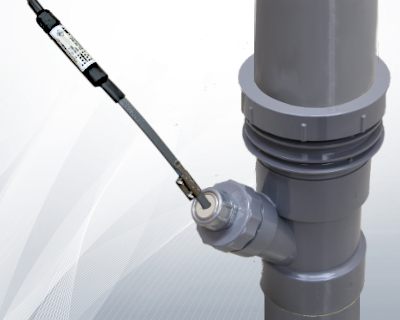

  • 無落雪屋根の縦樋・横樋、雨樋・ルーフドレンの排水管凍結防止


特長
  • 高純度フッ素樹脂を使用
  • 自己温度制御型なのでヒーター部を重ね巻きにしてもオーバーヒートせず施工できます
  • 塩ビ管、鋼管、プラスチック管に使用できます
  • サーモスタット付で効率的な運転ができます【5℃ ON　12℃ OFF（±4℃）】
  • 簡単に動作確認ができる、電源・通電通電ランプが付いています

品番 AC-○○ AC-○○B
定格電圧 100V 1Φ200V
消費電力 20W/m 22W/m ※
設備容量 30W/m 40W/m

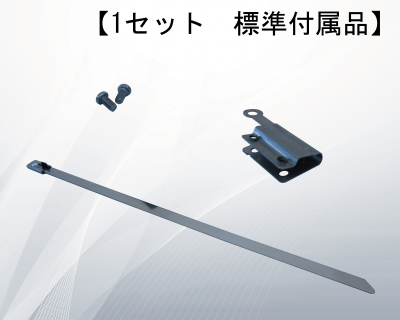

吊下げ金具 ステンレス(SUS304)
サーモスタット ５℃ ON　１２℃ OFF （±４℃）
電源・通電ランプ 赤：電源／緑：通電
リード線 VCT 1.25sq-3Cx2m 黒
※7m未満　22W/m 7m以上 20W/m
サーモスタットの見方
サーモスタットのランプの状態によって、動作状態を確認できます。

ブレーカーがオフになっているなどで製品に通電していない

電源ランプ(赤)：消灯
通電ランプ(緑)：消灯
気温が高いためサーモスタットがオフになっているとき
ヒーターへの通電無し

電源ランプ(赤)：点灯
通電ランプ(緑)：消灯
気温が低いためサーモスタットがオンになっているとき
ヒーターへの通電あり

電源ランプ(赤)：点灯
通電ランプ(緑)：点灯

30mを超える特注品の場合
最大２５Aまで対応の大型のサーモスタットとなります



仕様書

１００V １Φ２００V
品番 品番
AC-〇〇 仕様書 AC-〇〇B 仕様書

取付けにあたって (※ここをクリックして開いてください)

取付け前に
  • 電源電圧の確認をして下さい。
  • 漏電ブレーカーを必ず設置して下さい。
    （電源投入時に多少大きな電流が流れますので設備容量を確認して設置して下さい）
  • 水以外の可燃性液体（油系、化学薬品系）の通る所や中での使用はできません。
  • 取扱説明書を必ず読み、保管して下さい。
  • 極寒冷地にて６０Φ以上の配管を使用する場合はご相談下さい。

取付け後、及びシーズン外に
  • 発熱線にねじれが付いていないか確認して下さい。
  • 吊下げ金具を適当な位置に固定していることを確認して下さい。
  • サーモスタット部は直射日光が当たらず外気温を検知できる所に設置しているか確認して下さい。
  • 絶縁、導通の確認をして下さい。
  • シーズン外は電源を切って下さい。




価格表

 ■１００Ｖ
型番 長さ(L) 消費電力 設備容量 価格
AC-2 2m 40W 60W 17,050円
AC-3 3m 60W 90W 18,480円
AC-4 4m 80W 120W 20,240円
AC-5 5m 100W 150W 21,780円
AC-6 6m 120W 180W 23,210円
AC-7 7m 140W 210W 24,530円
AC-8 8m 160W 240W 25,960円
AC-9 9m 180W 270W 27,500円
AC-10 10m 200W 300W 28,820円
AC-11 11m 220W 330W 30,250円
AC-12 12m 240W 360W 31,790円
AC-13 13m 260W 390W 32,780円
AC-14 14m 280W 420W 34,540円
AC-15 15m 300W 450W 34,870円
AC-18 18m 360W 540W 40,590円
AC-20 20m 400W 600W 44,330円
AC-25 25m 500W 750W 55,990円
AC-30 30m 600W 900W 64,240円
[税込価格]
 ■2００Ｖ
型番 長さ(L) 消費電力 設備容量 価格
AC-2B 2m 44W 80W 20,130円
AC-3B 3m 66W 120W 22,110円
AC-4B 4m 88W 160W 24,530円
AC-5B 5m 110W 200W 25,960円
AC-6B 6m 132W 240W 27,500円
AC-7B 7m 140W 280W 29,810円
AC-8B 8m 160W 320W 31,460円
AC-9B 9m 180W 360W 33,000円
AC-10B 10m 200W 400W 34,540円
AC-11B 11m 220W 440W 36,080円
AC-12B 12m 240W 480W 38,390円
AC-13B 13m 260W 520W 39,270円
AC-14B 14m 280W 560W 41,580円
AC-15B 15m 300W 600W 42,350円
AC-18B 18m 360W 720W 48,620円
AC-20B 20m 400W 800W 53,240円
AC-25B 25m 500W 1000W 65,670円
AC-30B 30m 600W 1200W 76,560円
[税込価格]

上記規格品以外の特注品も製作いたしますのでご相談ください
ご相談・ご注文の際にはオーダーシートをご活用ください　

30mを超える長さの場合、サーモスタットは最大容量20A用の大サイズに変わります。

リード線延長時、ご指定がなければサーモスタットを電源側から500mmの位置に取付いたします。
