温度型ヒーティング制御盤

温度型ヒーティング制御盤

制御機器を組み込んだ規格品電子リレー(SSC)使用の無音設計

[受注生産品]
温度型ヒーティング制御盤
 価格表
用途
  • ロードヒーティング、ルーフヒーティングの制御など


特長【標準装備】
  • 温度調節器(SRS11A)・白金測温抵抗体(Pt-100Ω)
  • 遠方操作スイッチ出力用端子台・センサー用端子台
  • MCCB・分岐ELB・SSC・電源表示灯・通電表示灯
  • 制御器表示用電源ヒューズ・切替スイッチ
    ※屋内用(スチール製ボックス)は熱対策用を使用
    ※扉換気口無しも選べます
仕様
定格電圧 単相200V
自動動作条件 設定温度以下で降雪時及びその後一定時間動作
開閉器 SSC
表示 電源供給時:白色点灯
通電時:赤色点灯
切替スイッチ 手動・自動・入・切


【プラスチック製】ABSホワイトグレー色 5YR8.5/0.5
ブレーカーサイズ 回路数 屋内用 屋外用
品番 価格(税込) 品番 価格
20A   1 TB-201PU 179,300円 TB-201PS 181,500円
2 TB-202PU 185,900円 TB-202PS 188,100円
3 TB-203PU 192,500円 TB-203PS 195,800円
30A 1 TB-301PU 190,300円 TB-301PS 191,400円
2 TB-302PU 192,500円 TB-302PS 196,900円
3 TB-303PU 203,500円 TB-303PS 207,900円
40A 1 TB-401PU 196,900円 TB-401PS 199,100円
2 TB-402PU 198,000円 TB-402PS 200,200円
3 TB-403PU 207,900円 TB-403PS 211,200円
50A 2 TB-502PU 223,300円 TB-502PS 225,500円
3 TB-503PU 229,900円 TB-503PS 233,200円
4 TB-504PU 237,600円 TB-504PS 239,800円
60A 3 TB-603PU 299,200円 TB-603PS 304,700円
4 TB-604PU 306,900円 TB-604PS 311,300円
5 TB-605PU 313,500円 TB-605PS 319,000円
75A 3 TB-753PU 316,800円 TB-753PS 322,300円
4 TB-754PU 323,400円 TB-754PS 330,000円
5 TB-755PU 331,100円 TB-755PS 336,600円
[税込価格]


【鋼板製】SPCベージュ色 5Y7/1
ブレーカーサイズ 回路数 屋内用 屋外用
品番 価格(税込) 品番 価格
20A 1 TB-201SU 214,500円 TB-201SS 215,600円
2 TB-202SU 220,000円 TB-202SS 221,100円
3 TB-203SU 226,600円 TB-203SS 227,700円
30A 1 TB-301SU 222,200円 TB-301SS 224,400円
2 TB-302SU 226,600円 TB-302SS 227,700円
3 TB-303SU 234,300円 TB-303SS 235,400円
40A 1 TB-401SU 236,500円 TB-401SS 237,600円
2 TB-402SU 237,600円 TB-402SS 238,700円
3 TB-403SU 249,700円 TB-403SS 253,000円
50A 3 TB-503SU 258,500円 TB-503SS 262,900円
4 TB-504SU 265,100円 TB-504SS 270,600円
60A 3 TB-603SU 324,500円 TB-603SS 335,500円
4 TB-604SU 332,200円 TB-604SS 343,200円
5 TB-605SU 338,800円 TB-605SS 349,800円
75A 3 TB-753SU 379,500円 TB-753SS 387,200円
4 TB-754SU 386,100円 TB-754SS 394,900円
5 TB-755SU 393,800円 TB-755SS 402,600円
100A 4 TB-1004SU 403,700円 TB-1004SS 418,000円
5 TB-1005SU 410,300円 TB-1005SS 425,700円
6 TB-1006SU 418,000円  TB-1006SS 432,300円
[税込価格]

注意
  • 各回路の分岐ブレーカーは特に指示のないときは20A(ELB)を標準仕様とします。
    負荷容量により30Aへの変更も可能です。
    (3.0kW以下→20A、3.0kW~4.5kW以下→30A、4.5kW~6.0kW以下→40A)
    ご注文の際には必ず各回路ごとのブレーカーサイズの指定及びその設置順番又は各回路ごとの負荷容量を記載してください。

標準装備品とオプション
[標準装備品]

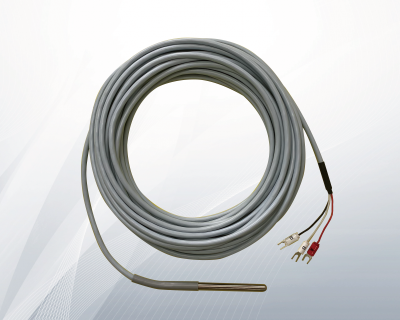

白金測温体
品名 白金測温体
型番 TH-10
抵抗値 100Ω / リード10m
価格(税込) 26,400円
※単品販売も行っております。
[標準装備品]

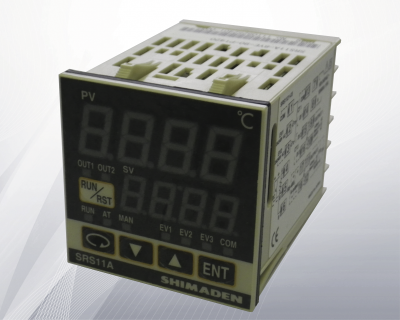

デジタル温度調節器
取扱説明書
品名 デジタル温度調節器
型番 SRS11A
100V・200V兼用
測温抵抗体Pt100
動作温度 ルーフ用
5℃ ON
35℃ OFF
ロード用
4℃ ON
6℃ OFF
価格(税込) 41,800円
※単品販売も行っております。

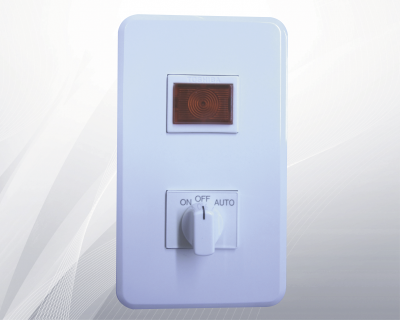

[オプション]遠方操作スイッチ
品名 遠方操作スイッチ
型番 TRS-3E
価格(税込) 16,500円

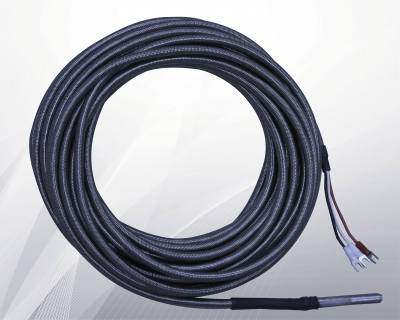

[オプション] 白金測温体アスファルト用
品名 白金測温体アスファルト用
抵抗値 100Ω
型番 TH-A10 TH-A20 TH-A30
長さ リード
10m
リード
20m
リード
30m
価格
(税込)
30,800円 41,800円 52,800円
品名 24時間タイマー
24時間タイマーによる節電機能を別途製作可能です。ご相談ください

仕様書

品名 / 品番
白金測温体 / TH-10 仕様書
デジタル温度調節器 / SRS11A 仕様書
遠方操作スイッチ / TRS-3E 仕様書
